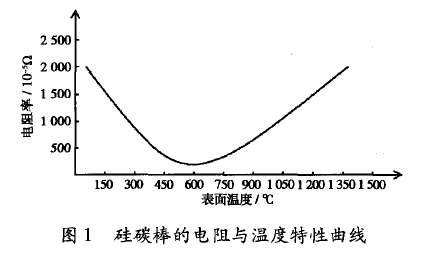

硅碳棒的电阻率随着硅碳棒表面温度的升高而呈现出非线性变化规律，见图t。

    从图1可以看出，硅碳棒冷态时电阻最大，随着温度的升高硅碳棒电阻率先是呈下降趋势，温度550℃左右时其电阻最低，随着温度逐渐升高，硅碳棒的电阻率呈上升状态。曲线呈下降趋势的部分称负电阻率温度系数段，呈上升趋势的部分称正电阻率温度系数段。在硅碳棒两端所加的电压保持相对恒定的条件下，冷态电阻大，产生的电功率就小，因而负电阻率温度系数段具有自动稳定的特性，确保硅碳棒在低温时升温速度不会过快;高温时，电阻率随温度增加而变大，产生的功率与电阻率成反比的趋势，从而使正电阻率温度系数段产生自动稳定加热温度的特性。

    由于硅碳棒是由高纯度的绿色碳化硅为主要原料制成，故和碳化硅一样具有良好的化学稳定性:2 200℃以上碳化硅才分解为硅和碳，在空中可在1 150℃下长期使用，硅碳棒稳定状态的工作温度在1 000一1 350℃。不用加任何保护气体，但是水蒸汽、氢气以及含碱的物质会对硅碳棒的使用年限产生很重要的影响。
